FS-25

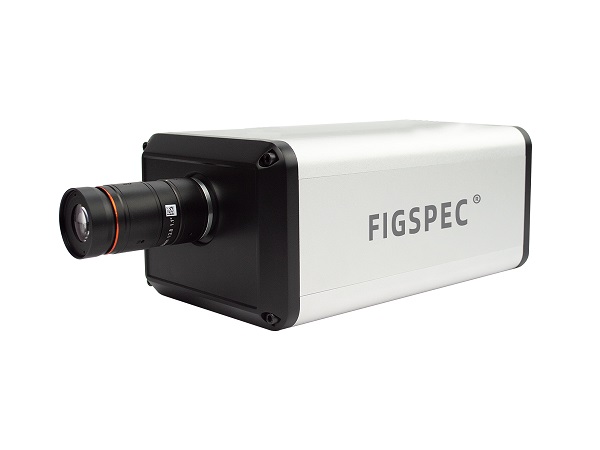

Гиперспектральная камера CHNSpec FS-25

Гиперспектральный визуальный спектрометр, представляющий собой устройство обнаружения, которое объединяет спектральное получение и получение изображений цели и использует технологию визуализирующей спектроскопии для выполнения спектрального изображения одной и той же цели в непрерывных спектральных диапазонах, завершая интеграцию пространственной, радиометрической и спектральной информации о цели, что значительно расширяет информационные измерения наблюдения за целью.

Описание

Портативные спектрометры визуализации серии FigSpec® используют высокоэффективный модуль спектроскопии с пропускающей решеткой и высокочувствительную поверхностную матричную камеру в сочетании со встроенной технологией сканирования изображений, автофокусировки и вспомогательной камеры, которая решает традиционный механизм сканирования изображений гиперспектральной камеры, выдвигающий ее наружу, и сложные задачи фокусировки и другие эксплуатационные задачи. Он может быть напрямую интегрирован со стандартным объективом для визуализации с интерфейсом C или микроскопом для быстрого получения спектральных изображений.

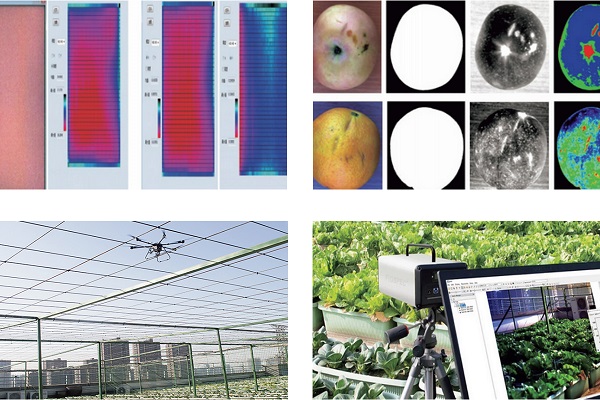

Сферы применения:

медицинские исследования (диагностика заболеваний и анализ тканей);
аэрокосмические исследования (изучение земли, атмосферы и поиск признаков жизни на других планетах);
установка на беспилотных летательных аппаратах (для картографии, контроля угодий и обнаружения объектов на земле);
анализ материалов на молекулярном уровне;
изучение морской воды (обнаружение водорослей и планктона);
археология и геология (обнаружение археологических объектов и исследование структуры горных пород и минералов);

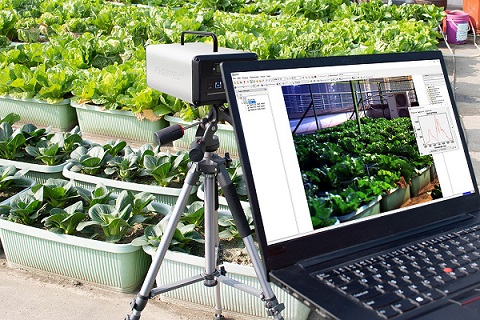

анализ растений, почвы и сельскохозяйственных культур;
промышленный контроль (включая пищевую и фармацевтическую отрасли);
природоохранная деятельность (выявление экологических проблем и мониторинг природных территорий);
искусство и культурное наследие (применение в искусствоведении и реставрации произведений искусства, выявление подделок).

Преимущества:

Автоматическое быстрое сканирование;
Предварительный просмотр и коррекция данных
Улучшенная производительность
Спектральный диапазон: 400-1000 нм видимый/ближний инфракрасный, 900-1700 нм коротковолновый ближний инфракрасный;
Спектральный диапазон: 1200;
Разрешение изображения: 1920 * 1920;

Технические характеристики серии FS-2x:

Модель	FS-20	FS-22	FS-23	FS-25
Спектроскопический метод	Пропускающая решетка	Пропускающая решетка	Пропускающая решетка	Пропускающая решетка
Разрешение изображения	1920*1920	1920*1920	1920*1920	*320320**
Динамический диапазон	12 бит	12 бит	12 бит	14 бит
Скорость получения изображения	≤15 сек	≤15 сек	≤5 сек	≤5 Сек
Спектральные каналы	600	1200	1200	254
Спектральный диапазон	400-700 нм	400-1000 нм	400-1000 нм	900-1700 нм
Спектральный FWHM	2,5 нм	2,5 нм	2,5 нм	8 нм
Ширина щели	25 мкм	25 мкм	25 мкм	25 мкм
Эффективность передачи	60%	60%	60%	60%
Уровень рассеянного света	0.5%	0.5%	0.5%	0.5%
Размер пикселя	5,86 мкм *5,86 мкм	5,86 мкм *5,86 мкм	5,86 мкм *5,86 мкм	*30 мкм30 мкм**
Тип детектора	CMOS	CMOS	CMOS	InGaAs
Размер поверхности изображения датчика	11,3*7,1 мм	11,3*7,1 мм	11,3*7,1 мм	9,6 мм x 7,68 мм
Стандартное фокусное расстояние объектива	25 мм	25 мм	25 мм	25 мм
Минимальное рабочее расстояние	100 мм	100 мм	100 мм	100 мм
Угол обзора	25°	25°	25°	17°
Минимальное время экспозиции	34us	34us	21us	1us
Максимальное время экспозиции	10 сек	10 сек	10 сек	1 сек.
SNR	600/1	600/1	600/1	600/1
Интерфейс	USB3.0	USB3.0	USB3.0	Гигабитная сеть
Интерфейс объектива камеры	C	C	C	C
Аксессуары	USB3.0	USB3.0	USB3.0	Гигабитная сетевая линия передачи
Функция визуализации	С функцией ROI может быть достигнута рентабельность инвестиций в одной области	С функцией ROI может быть достигнута рентабельность инвестиций в одной области	С функцией ROI Может быть достигнута рентабельность инвестиций в нескольких регионах	С функцией ROI может быть достигнута рентабельность инвестиций в одной области
Вспомогательная функция визуализации	Вспомогательная камера для создания кадра контролируйте области съемки	Вспомогательная камера для создания кадра контролируйте области съемки	Вспомогательная камера для создания кадра контролируйте области съемки	<div "="">Вспомогательная камера для создания кадра<div "="">контролируйте области съемки / диапазон>
Источник питания	Встроенный аккумулятор	Встроенный аккумулятор	Встроенный аккумулятор	Встроенный аккумулятор
Размер*	255 мм138 мм107 мм	255 мм138 мм107 мм	255 мм138 мм107 мм	*335 мм182 мм143 мм*
Вес**	Менее 2,8 кг	Менее 2,8 кг	менее 2,8 кг	менее 5,3 кг
