FS60-UCR

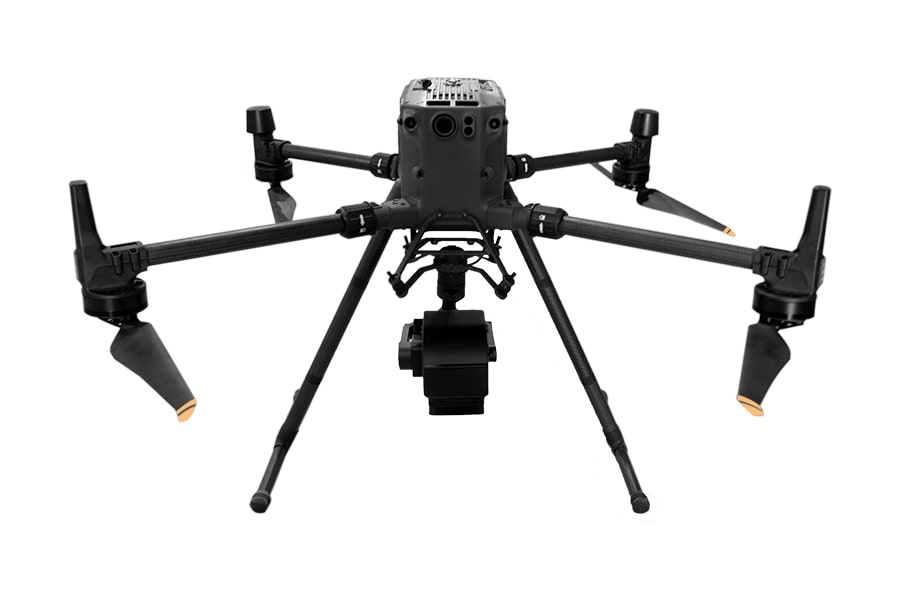

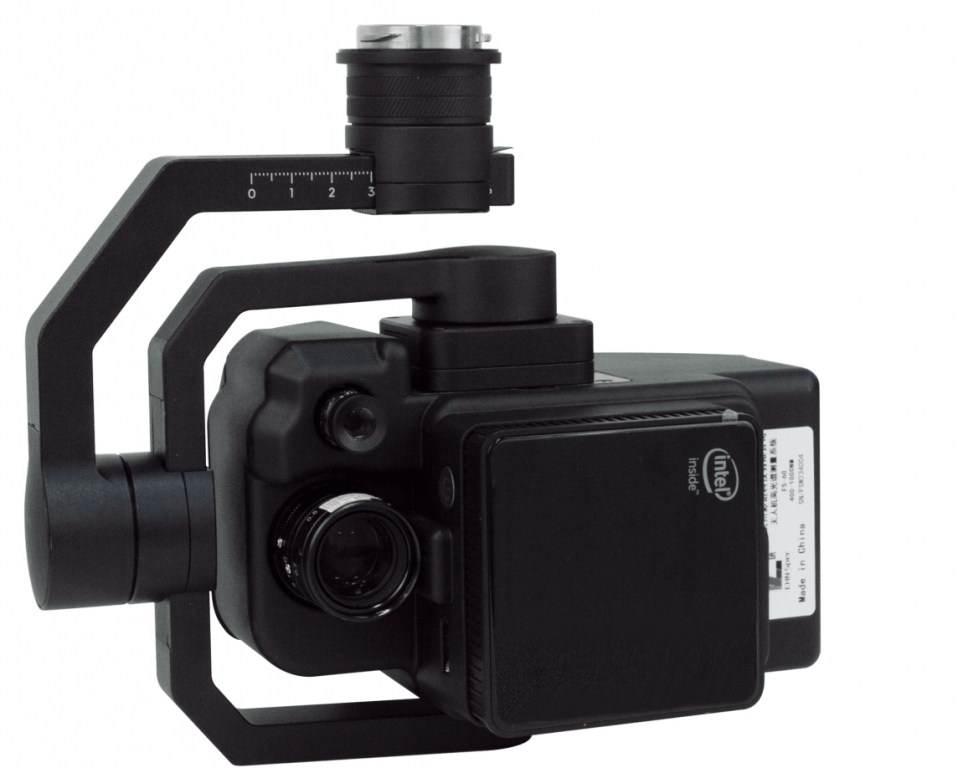

Гиперспектральная лидарная измерительная система БПЛА FS60-UCR

Многофункциональное оборудование для обнаружения БПЛА, которое объединяет лидарные и гиперспектральные изображения для получения данных лидарных и гиперспектральных изображений.

Описание

Гиперспектральная лидарная измерительная система БПЛА FS60-UCR представляет собой многофункциональное оборудование для обнаружения БПЛА, которое объединяет лидарные и гиперспектральные изображения для получения данных лидарных и гиперспектральных изображений. Основные функции включают в себя: гиперспектральную визуализацию, многопоточный лидар со спектральным диапазоном 400 ~ 1000 нм и дальностью до 300 м, сверхчеткую камеру предварительного просмотра, встроенную систему управления хостом, высокоточную инерциальную навигацию и твердотельную систему. хранилище, подходит для различных дронов.

Технические характеристики:

Модель продукта	FS60-UCR
Спектральный метод	спектроскопия на пропускающей решетке
Спектральный диапазон	400-1000 нм
Спектральный диапазон	1200
Спектральное разрешение	2,5 нм
ширина щели	25ум
Спектральная эффективность	>60%
рассеянный свет	<0,5%
количество пространственных пикселей	1920
Размер пикселя	5,86 мкм*5,86 мкм
Скорость изображения	Полный диапазон 128 Гц
детектор	КМОП
SNR (пик)	600/1
Выходной интерфейс камеры	USB
Интерфейс объектива камеры	C-крепление
Встроенный встроенный блок сбора и обработки данных	Встроенный процессор 512GSSD.
Метод отвода тепла	Внутреннее воздушное охлаждение
Размер спектральной камеры	15595119 мм (длинаширинавысота)
приложение	Калибровочная пластина отражения
Спектральное фокусное расстояние объектива камеры	25 мм
Поле зрения объектива спектральной камеры	более 25°
Точность измерения лидарной системы	5 см
Измерение дальности лидара	300 м
Поле зрения сканирования LiDAR	40,3°(по вертикали)*360°(по горизонтали)
Частота точки LiDAR	640 000 точек/секунду (одиночное эхо) 1,28 миллиона точек/секунду (двойное эхо) 1,92 миллиона точек/секунду (три эхо)
Пиксель встроенной камеры лидара	26 миллионов (6252*4168)
Фокусное расстояние линзы лидара	16 мм

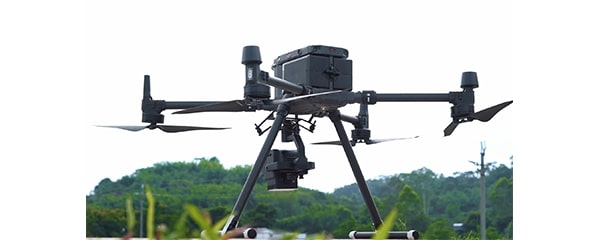

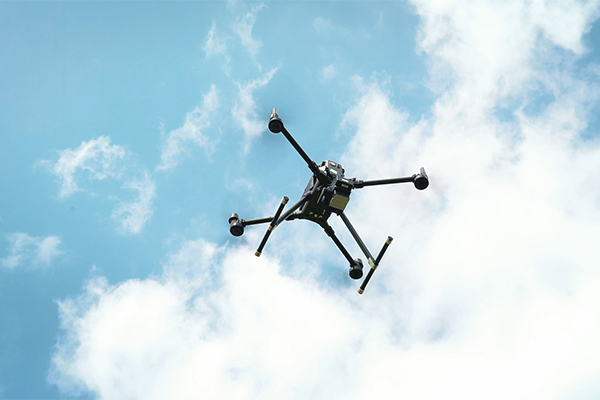

летающая платформа	DJI M350RTK/M300RTK
Размер самолета	В разложенном состоянии, без лопастей: длинаширинавысота 810670430 мм. В сложенном виде, включая лопасти: длинаширинавысота 430420430 мм.
вес самолета	Пустая машина без аккумулятора: около 3,77 кг, пустая машина с аккумулятором: около 6,47 кг.
максимальная взлетная масса самолета	9,2 кг
Самая высокая скорость подъема полета	6 м/с
максимальная скорость горизонтального полета самолета	23 м/с
самое продолжительное время полета	55 минут (в безветренную погоду и без нагрузки летите вперед со скоростью около 8 метров в секунду до оставшегося заряда батареи 0%). Измерения приведены только для справки. Фактическое время использования может варьироваться в зависимости от режима полета, аксессуаров и окружающей среды. и изменить ситуацию)
Режим работы	Простота в эксплуатации, не требуется профессиональный оператор дрона, возможно управление одним человеком
Метод наблюдения	Наблюдение в режиме реального времени за местами отбора проб с самолетов, гиперспектральными изображениями и спектральными данными через наземные станции, функции
Метод коррекции	Радиометрическая коррекция, коррекция отражательной способности и коррекция площади поддерживают пакетную обработку.
Формат данных	Совместим с форматом sp, форматом hdr, форматом scp.
прикладное программное обеспечение	БПЛА FigSPEC, программное обеспечение-головоломка FigSPEC Mage, прикладное программное обеспечение FigSPEC Studion, программное обеспечение для анализа изображений
