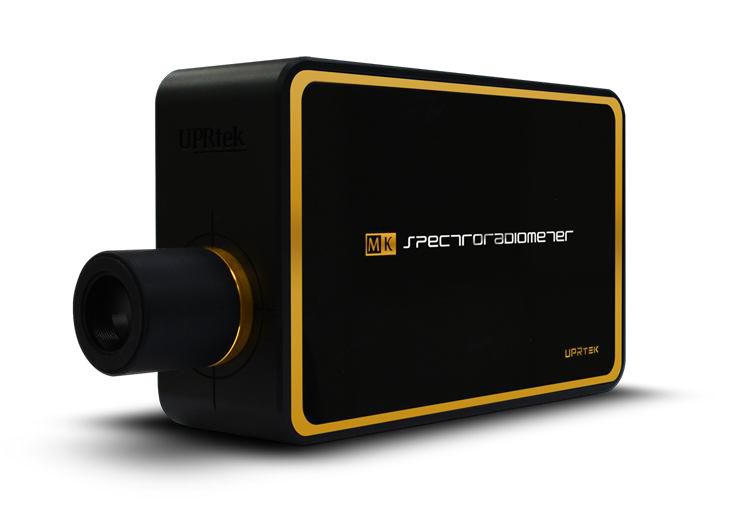

Cпектрорадиометр MK550T от производителя UPRtek, позволит повысить точность и отчётность по нескольким ключевым измерениям мониторов.
Данный прибор обеспечивает повышенную точность и возможности измерения таких параметров, как цветовой диапазон, глубина чёрного, контрастность и даже мерцание.

Разница между колориметром, спектрофотометром и спектрорадиометром

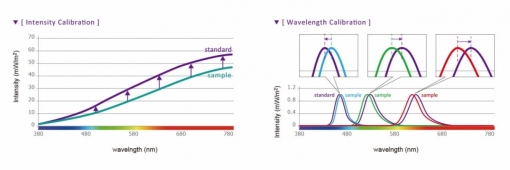

Мы постараемся сделать это максимально просто и сосредоточиться в основном на измерении и калибровке дисплея. Колориметры — самые широко используемые устройства этого типа и популярны даже на потребительском уровне (например, X-rite i1 Display Pro или Datacolor SpyderX — хорошие примеры). Типичный колориметр основан на «имитации» восприятия цвета человеческим глазом. Колориметр — это инструмент для измерения цвета с три-стимулами, который обеспечивает объективную оценку цветовых характеристик на основе прохождения света через основные фильтры красного, зелёного и синего (RGB). Он имитирует, как человеческий глаз воспринимает цвет. Эти устройства компактны по размеру, быстрые, дешевле и проще в использовании. Однако этот метод может быть слишком грубым для получения сверхточных измерений. Кроме того, производство таких фильтров чрезвычайно сложно, а производственные допуска каждого типа колориметра нестабильны, что требует частой калибровки для обеспечения точности. Колориметры с точки зрения измерения и калибровки дисплея часто разрабатываются для работы с определённым типом подсветки и могут показывать ошибки в измерениях при использовании с разными дисплеями и подсветкой. Например, измерения белой точки/цветовой температуры часто подвержены ошибкам до 500 тысяч у некоторых устройств при использовании с неожиданными типами подсветки. Однако корректировочные матрицы и современные устройства/программное обеспечение лучше справляются с этим, например, мы видели гораздо более надёжные измерения колориметра SpyderX, когда тестировали его в прошлом году. Колориметры обычно обеспечивают лучшее измерение глубины чёрного цвета, чем некоторые спектроскопические устройства, описанные ниже, что может быть полезно для измерения современных дисплеев и расчёта контрастности.

Различия между спектрофотометром и спектрорадиометрическими устройствами сложны, что также усугубляется обычным аббревиатурой одного или другого — «спектрометр» во многих местах. По определению спектрофотометр измеряет спектральное отражение освещённого объекта, а спектрорадиометр — спектральное излучение эмиссионного источника. В прошлых испытаниях мы использовали серию i1 Pro на протяжении многих лет (например, новейшее семейство X-rite i1 Pro 3), и X-rite классифицирует их как «спектрофотометры», хотя технически устройство зависит от назначения. На самом деле, измеряя эмиссионный дисплей, можно сказать, что он выполняет функцию как спектрорадиометр. Чтобы не вдаваться в запутанные темы, пока будем называть эти устройства в той же категории или «спектрами». Если хотите углубиться в более техническую информацию, то подробности есть на сайте Konica Minolta здесь, как начало, или на Википедии.

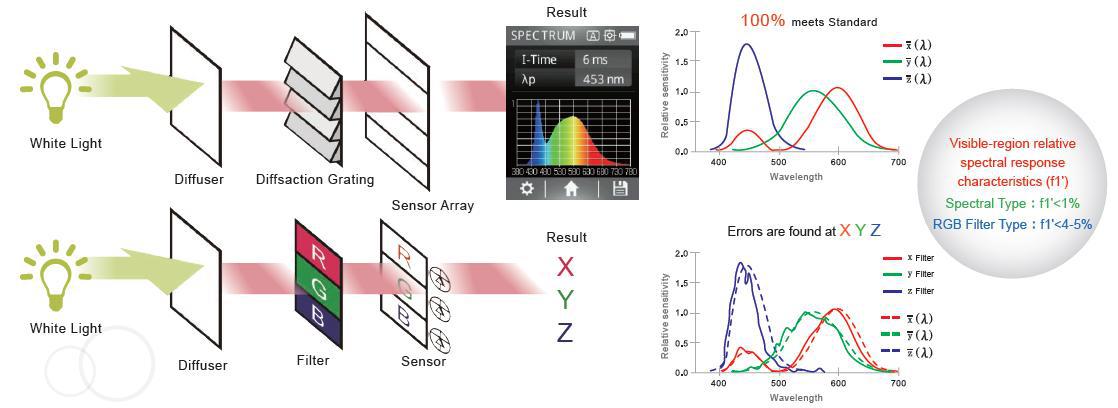

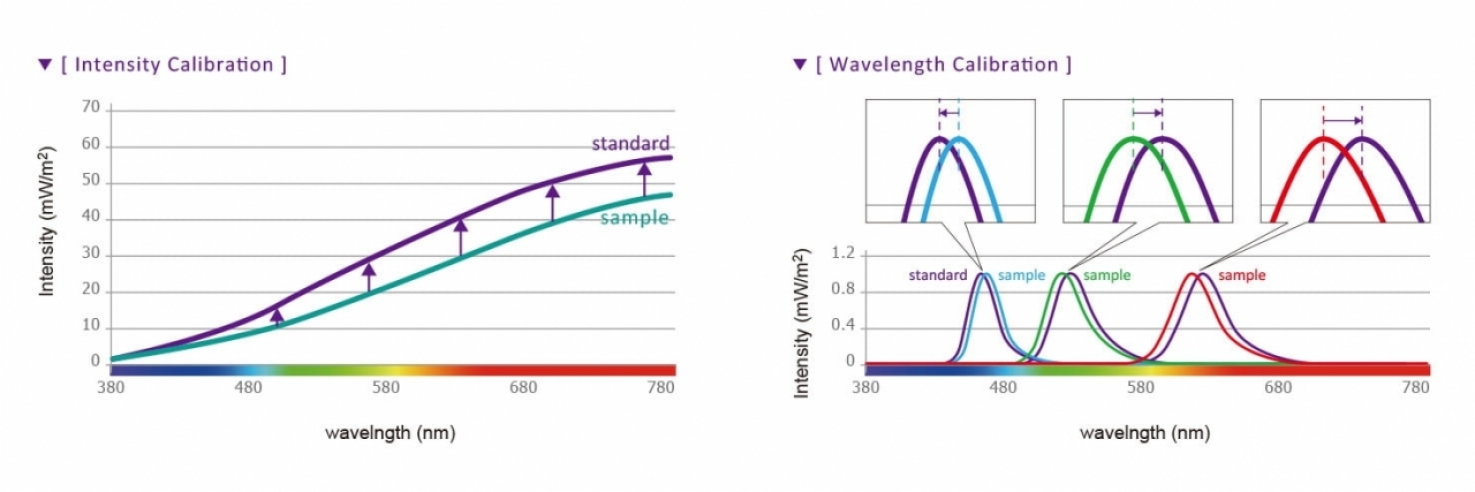

Оптический спектр может быть обнаружен спектром и представляет собой более сложный инструмент для измерения цвета, который учитывает интенсивность света как функцию цвета. Он выполняет полный спектр измерения цвета, в отличие от три-стимульной процедуры колориметра, и генерирует цветовые данные, которые невозможно наблюдать человеческим глазом. Они часто больше по размеру и дороже, но обеспечивают большую функциональность и точность для измерения полного спектра. Эти устройства используют «дифракционную решётку», которая разлагает свет смеси на разные длины волн. Затем сенсорная система может измерять и получать каждую интенсивность света с разных длин волн, что позволяет создавать спектр.

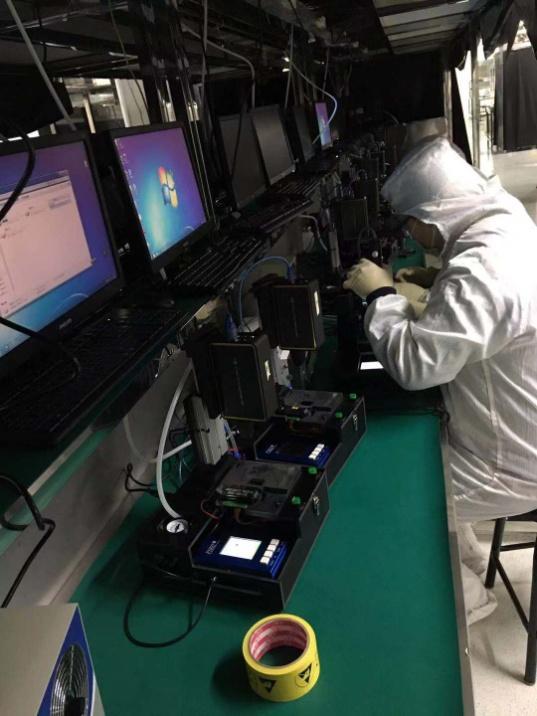

Часть дополнительной разницы в точности, конечно, связана с целевой аудиторией и применением таких устройств, не говоря уже о стоимости. Типичные колориметры, такие как популярные X-rite i1 Display Pro или SpyderX, — это потребительские устройства, которые стоят не более нескольких сотен долларов. Это неплохие устройства для обычного потребителя, который хочет откалибровать дисплей, контролировать настройки и получать достойные результаты. У них также есть простое и интуитивно понятное программное обеспечение. Конечно, они не обеспечат абсолютный уровень точности, который может предложить профессиональный прибор вроде спектроскопа. Устройство, подобное UPRtek MK550T, которое мы рассматриваем здесь, больше ориентировано на лабораторное использование, производителей и производственные линии, и стоит значительно дороже. Нас интересует это устройство с целью повышения точности наших измерений и тестирования, а также для предоставления возможностей, выходящих за рамки наших текущих вариантов измерений.

Ключевые особенности
UPRtek прислали нам своё портативное устройство MK550T, которое предлагает ряд функций и опций для тестирования дисплеев и может предложить отличные преимущества для обзоров и результатов наших мониторов. Это включает:

• Лёгкое и небольшое портативное устройство на батарейках — это значит, что теоретически мы можем брать его с собой на пресс-мероприятия и выставочные мероприятия, вне нашей лаборатории тестирования, и при возможности делать измерения экспозиций «в природе». Если после локдауна когда-нибудь снова начнутся пресс-мероприятия, и мы получим возможность увидеть новые экраны заранее, это теоретически позволит нам провести измерения и провести анализ, прежде чем получить доступ к экрану для полного тестирования. Мы сможем тестировать покрытие цветового диапазона, диапазон яркости, глубину чёрного, контрастность, белую точку и мерцание, например, с помощью устройства. Батарея работает около 5 часов полностью заряженной. Также есть слот для SD-карты, чтобы результаты и данные можно сохранять на устройство, а также использовать его отдельно, не подключаясь постоянно к ПК и различным программам. Также есть встроенный 3,5-дюймовый сенсорный экран, где можно выбирать настройки, проходить разные тесты и проводить все измерения прямо с встроенного экрана. Нет необходимости запускать отдельное программное обеспечение для снятия замеров.

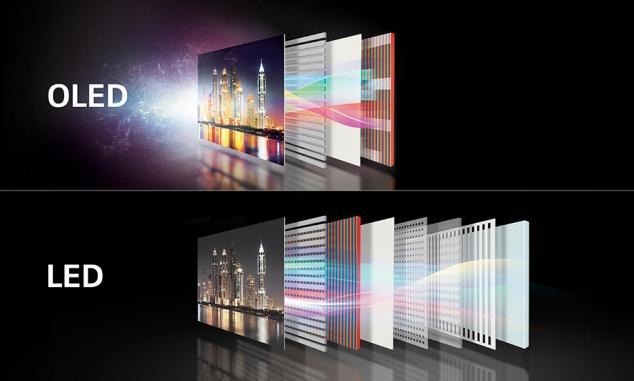

• Он работает с широким спектром типов дисплеев и подсветки — без необходимости беспокоиться о цветовых фильтрах и прочем. Это замечательно, учитывая широкий спектр технологий подсветки, широко используемых на рынке дисплеев, которые мы сейчас тестируем, включая KSF LED, W-LED, CCFL, Quantum Dot, OLED и другие. Наш спектрофотометр X-rite i1 Pro 2 также отлично работает с широким спектром типов подсветки, тогда как некоторые недорогие колориметры рассчитаны только на определённый тип и требуют коррекционных матриц в программном обеспечении для поддержки нестандартной подсветки. Это новое устройство обеспечивает большую гибкость для различных типов дисплеев и подсветки.

• Измерения быстрые и простые — если у вас есть разумная среда для тестирования и настройки, вы просто направляете его на экран и нажимаете кнопку сбоку устройства. Измерения быстрые и простые.

• У него низкий предел глубины чёрного, что даже лучше, чем у наших современных устройств — предел глубины чёрного MK550T составляет впечатляющие 0,001 кд/м2. Это значительно ниже, чем у нашего колориметра X-rite i1 Display Pro Plus, которое может достигать 0,02 cd/m2 минимум. Это будет очень полезно при тестировании HDR-дисплеев с локальным затемнением, где чёрная точка часто может превышать текущие 0.02 cd/m2 Предел. То же самое касается даже некоторых панелей VA технологии при очень низких настройках яркости, где глубина чёрного часто опускается ниже нашего предела измерения. Более низкая точка чёрной точки позволяет нам более точно измерять эти дисплеи и проводить измерения контрастного соотношения.

• Цветовую гамму можно рассчитать точнее — недавно мы написали статью, в которой более подробно рассмотрели цветовую гамму и то, как это устройство может помочь улучшить наши измерения и результаты. Это позволяет нам более точно измерять координаты x, y и you', v' для RGB и настраивать их с помощью специального инструмента для точного покрытия популярных цветовых пространств, таких как sRGB, DCI-P3 и Adobe RGB, как в CIE-1931, так и в CIE-1976. Он также позволяет рассчитывать «относительное» покрытие, если цветовая гамма выходит за пределы данного эталонного пространства. См. нашу статью «Объяснение цветового диапазона монитора и повышение точности измерений» для получения дополнительной информации.

• Тестирование мерцания можно завершить — мы можем сделать это уже сегодня с помощью нашего осциллографа, но MK550T также может быстро и легко проверять мерцание дисплея либо с встроенного дисплея (отдельного дисплея, опять же полезно вне тестового ПК), либо через предоставленное программное обеспечение uFlicker (описано ниже).

• Предоставлены два полезных программного обеспечения — UPRtek предоставляет собственное программное обеспечение uSpectrum и uFliker, которые подробно описаны ниже. Как мы уже говорили, устройство также можно использовать отдельно для многих тестов и измерений, хотя для интерпретации некоторых результатов (например, отображения покрытия цветовой гаммы) требуется дополнительный инструмент через ПК.

uSpectrum Software

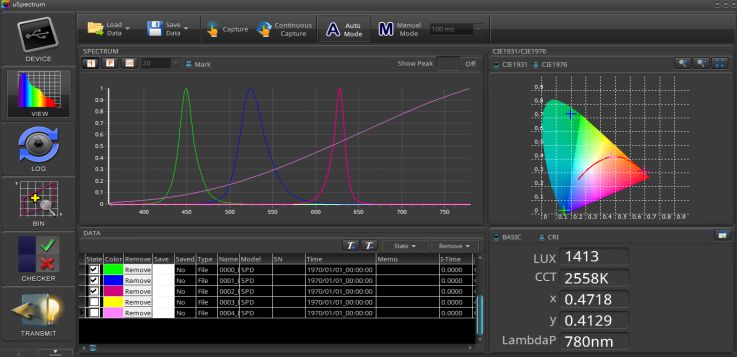

Нам ещё предстоит провести дополнительные эксперименты со всеми функциями программного обеспечения, но для тестирования дисплея возможны некоторые первоначальные тесты. Программа разделена на несколько секций слева. Возможно, самым полезным для тестирования дисплея является раздел «Просмотр». Здесь вы можете использовать кнопку захвата вверху для измерения заданного выхода экрана. В этом примере мы сделали 3 измерения красного, зелёного и синего цветовых блоков, представляющих истинные значения RGB. Вы можете увидеть три измерения, перечисленные в разделе данных внизу, где мы аккуратно отметили их соответствующим цветом, и есть множество разных точек данных, собранных всего за одно быстрое измерение.
Справа для каждого из них можно увидеть координаты x,y (полезно для расчёта гаммы CIE-1931) и координаты u',v' (полезно для гаммы CIE-1976). Они отображаются для каждого измерения при выборе в разделе данных. Зная эти координаты, захваченные для RGB-первичных сигналов, и понимая, что устройство обеспечивает высокую точность, мы можем использовать их для расчёта цветовой гаммы дисплея. Мы подробнее говорили о покрытии цветовой гаммы и расчёте в нашей недавней статье, если вы её ещё не читали.
В программном обеспечении нет функции вычисления гаммы, но мы можем использовать специальный специализированный инструмент для вычисления абсолютного и относительного покрытия ключевых цветовых пространств, таких как sRGB, DCI-P3 и Adobe RGB. Или вообще любое цветовое пространство, если потребуется

Это позволяет нам создавать диаграммы CIE, такие как приведённая выше (на основе координат, которые мы только что измерили выше). Это показывает цветовой охват монитора на диаграмме CIE-1976 в виде белого треугольника, относительно sRGB, представленного бордово-красным треугольником. Мы также можем нанести другие цветовые пространства на эту диаграмму, если захотим. Мы сможем использовать это в наших предстоящих обзорах для более точного представления охвата цветовой гаммы, относительно более точного пространства CIE-1976. Этот инструмент также рассчитывает покрытие гаммы, в данном случае показывая 100% абсолютное покрытие sRGB (129,9% относительное покрытие), 94,8% Adobe RGB (абсолютное) и 98,1% DCI-P3 (абсолютное). Мы предоставим более детальные измерения цветовой гаммы и объяснения в наших будущих обзорах, но устройство UPRtek, программное обеспечение uSpectrum и наш инструмент для расчётов позволяют создавать это с высоким уровнем точности, который ранее был невозможен.

Вы также можете изменить представленные измерения в нижнем правом разделе, если хотите, через опцию настроек, выбирая из широкого диапазона точек измерения. Все они в любом случае фиксируются в основных данных, но этот нижний раздел показывает быстрый доступ к ключевым из них. Мы настроили его так, чтобы отображалась цветовая температура (CCT), а затем координаты x/y и u’/v’. Здесь вы также можете отображать полезные параметры, такие как яркость.

Еще одна возможность здесь заключается в том, что мы можем сосредоточиться на определенном спектре цвета, таком как тот, который был получен для синего выше. Это полезно для измерения таких вещей, как режимы низкого синего света.

Вы также можете использовать ползунок «показать пик» вверху, который затем подтверждает, где находится пик; в этом случае синий пик находится на длине волны 451 нм, что характерно для многих дисплеев. Хотя некоторые производители специально сосредотачиваются на смещении этого синего пика дальше вправо, где он должен быть менее вредным для глаз. Этот раздел позволит нам легче проверять длину волны синего пика, если потребуется.
Данные также могут быть сохранены и экспортированы в виде изображения, CSV-файла или PDF-отчета при необходимости. Их также можно импортировать в программное обеспечение из сохраненных данных, включая данные, снятые с устройства в режиме автономной работы, отдельно от программного обеспечения.

uFlicker Software

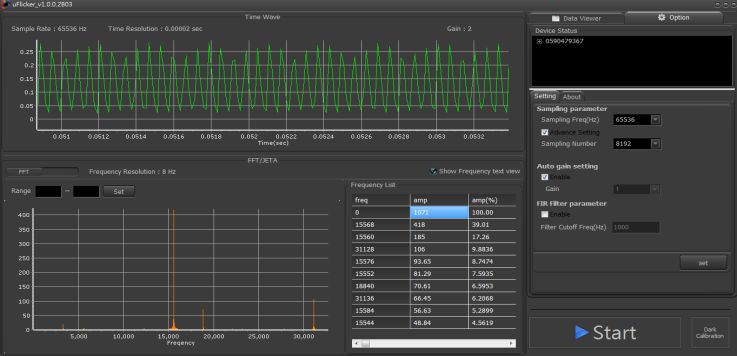

Программное обеспечение uFlicker позволяет проверить мерцание светового источника. Снова вы просто направляете устройство на экран и нажимаете кнопку «старт» внизу, которая выполняет непрерывное измерение и отображает частоту в левом верхнем углу. В этом случае измеряется экран с подсветкой на постоянном токе и без широтно-импульсной модуляции (PWM), поэтому вы получаете в основном ровную линию. Масштаб графика делает его немного более шумным, но такой экран считается экраном без мерцания.

Если мы изменим масштаб оси Y через меню настроек, чтобы отображать от 0 (выключено), то это можно будет лучше увидеть как ровную линию. Цифра «процент» справа подтверждает мерцание в 1,69%, то есть практически ничего. В следующий раз, когда мы будем тестировать экран с мигающей подсветкой для снижения размытия или если мы найдем экран с широтно-импульсным управлением яркостью подсветки, мы обновим этот раздел с некоторыми сравнительными скриншотами, показывающими это.

Вы также можете использовать функцию тестирования мерцания самостоятельно, без подключения к другим устройствам, а затем сохранить данные на слот для SD-карты (независимое использование обсуждается ниже более подробно). На изображении показан результат тестирования режима BFI на OLED-телевизоре LG CX, установив частоту обновления телевизора на 60 Гц, а BFI — на высокий уровень. Здесь видно, что процент мерцания теперь составляет 99,96% (это показывает, что изображение мерцает!) и частота этого мерцания равна 60 Гц, что мы также подтверждали при предыдущем тестировании этого телевизора.

StandaloneDeviceUsage

Использование автономного устройства При использовании в качестве автономного устройства вы по-прежнему имеете доступ ко многим данным с небольшого встроенного сенсорного экрана 3,5 дюйма.When used as a standalone device you still have access to a lot of the data from the small built in 3.5″ touch-screen.

Главное меню представляет собой ряд различных разделов, в которые можно войти. Основной раздел, показанный справа, захватывает ключевую информацию о световом источнике, на который вы его направляете. Таким образом, теоретически мы можем измерять чистые значения RGB, если захотим, или в данном случае мы направили его на белый фон документа Word на экране, на котором мы пишем эту статью. Мы можем быстро захватывать информацию, такую как яркость (Lv), координаты u’/v’ для построения гаммы CIE-1976 и белую точку/цветовую температуру (CCT). Как мы уже упоминали ранее, это может быть полезно для некоторых базовых тестов дисплеев вне нашей лаборатории, так как в некоторых случаях возможно измерение различных предустановленных режимов и настроек, где это может быть полезно или интересно.

Раздел «Спектр» также показывает цветовой спектр для проведённого вами измерения (в этом примере — белый экран). Здесь вы также можете увидеть распределение длин волн. Следует отметить, что все разделы позволяют сохранять результаты на SD-карту, чтобы затем вы могли анализировать их независимо или через программное обеспечение uSpectrum, где можно легко импортировать показания. Раздел CIE-1976 показан справа, где координаты u’ и v’ нанесены на диаграмму. Этот раздел не выполняет никаких расчётов охвата гаммы или чего-либо подобного, нам нужно взять данные отсюда при измерении значений RGB и построить их отдельно.

То же самое можно сделать в разделе CIE-1931, где измеряются значения x и y и могут быть сохранены. Секцию мерцания также можно использовать для измерения мерцания от источника света. Это может быть полезно для выявления экранов, где ШИМ всё ещё может использоваться, или для измерения частоты подсветки уменьшения размытия и так далее.
