DISPERMAT® AE-EX

Лабораторный диссольвер DISPERMAT® AE-EX

Мощный диспергатор для взрывоопасных зон в соответствии с Директивой ЕС по оборудованию 2014/34/EU (зоны 1/0).

Дополнительные / разные названия прибора:
Лабораторная бисерная мельница с корзиной
Корзинная / корзиночная мельница
Вакуумный гомогенизатор-миксер
Лабораторный миксер
Диссольвер


Соответствует требованиям стандартов:

  • ATEX; ГОСТ; ASTM; ISO; EN

Аналогичные модели / конкуренты:

  • IKA
  • NETZSCH
  • ERICHSEN
  • Elcometer
  • TQC Sheen
  • Hockmeyer
  • WAB-GROUP
  • Biuged / BGD
  • Union Process
  • Oliver + Batlle
  • BEVS Industrial
  • Bühler Grinding & Dispersing,
  • BYK-Gardner / BYK Instruments

Описание:

Лабораторные диспергаторы DISPERMAT® AE-M-EX и AE-C-EX выпускаются во взрывозащищенном исполнении и предназначены для работы во взрывоопасных зонах. В этих диссольверах двигатель, система управления, электрическая регулировка высоты и вся система безопасности выполнены во взрывозащищенном исполнении. Корпус со встроенной электроникой не является взрывозащищенным и должен устанавливаться в подходящей безопасной зоне. Диспергаторы оснащены трехфазными двигателями (вид взрывозащиты EEx d II B T3), которые обеспечивают плавный пуск с нулевых оборотов. Благодаря использованию современных частотных преобразователей скорость регулируется бесступенчато. Тепло, выделяющееся при работе двигателя, рассеивается через его поверхность или с помощью внешнего вентилятора, гарантируется низкий уровень шума.

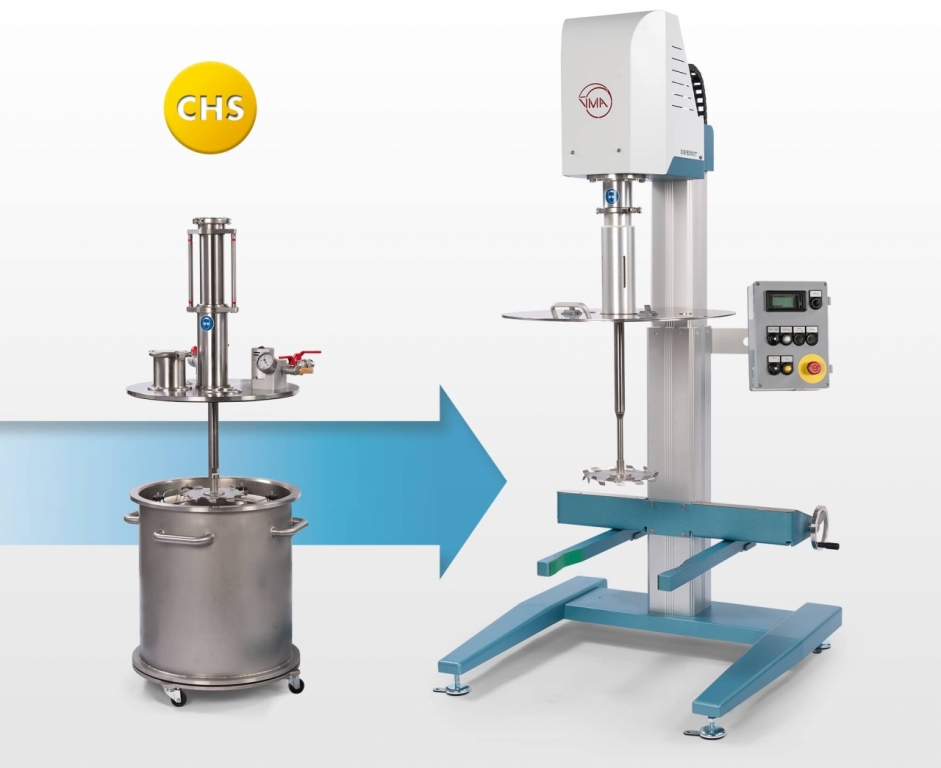

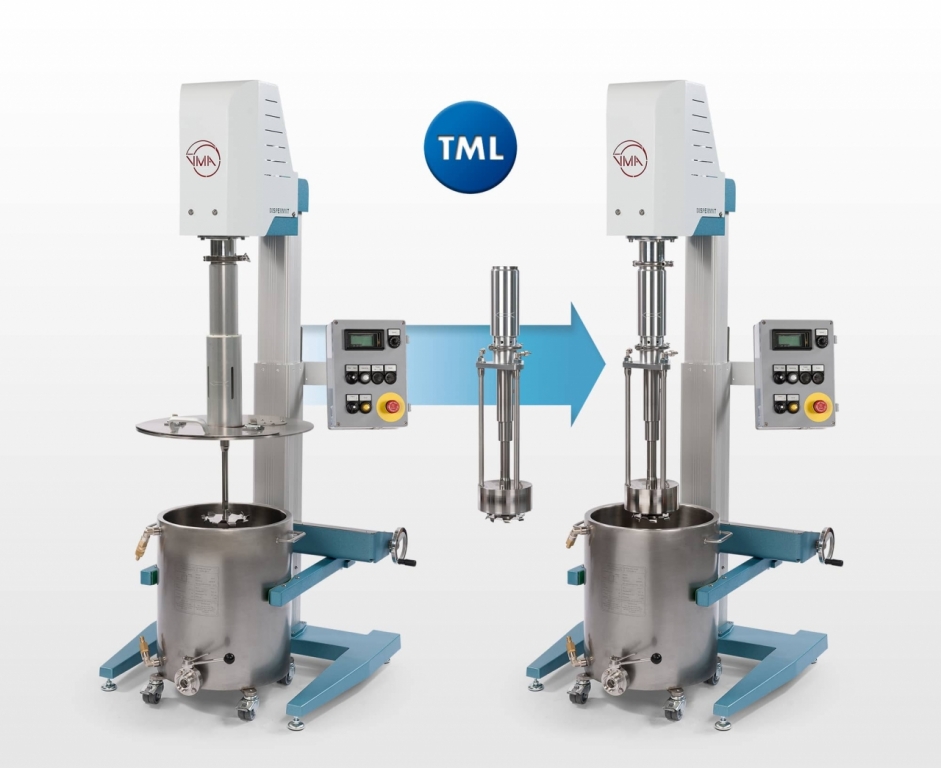

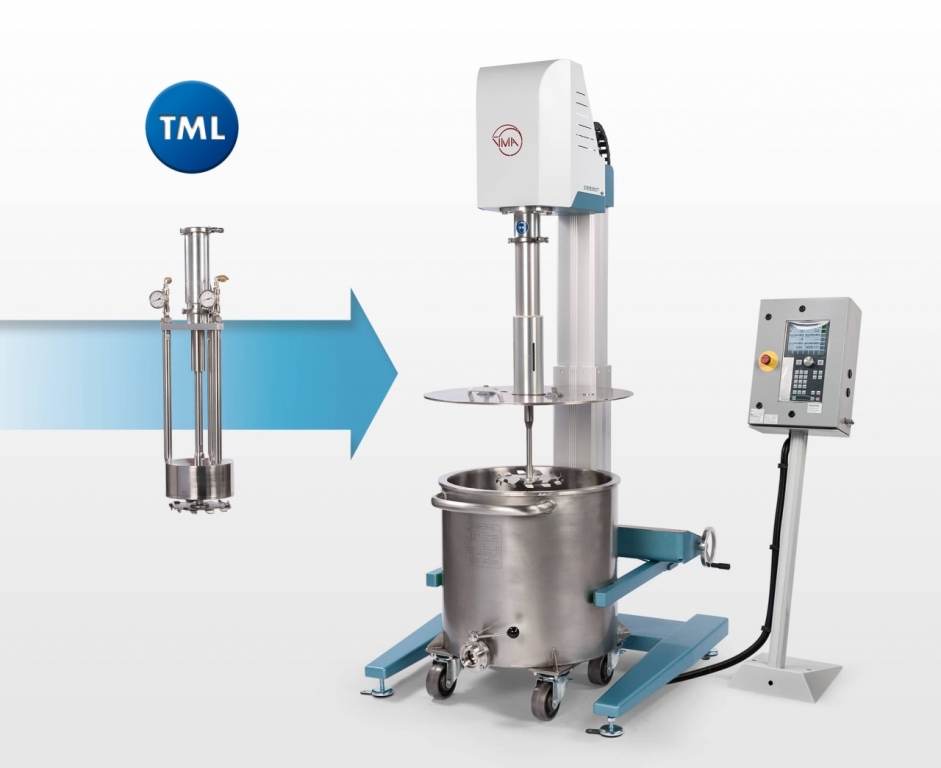

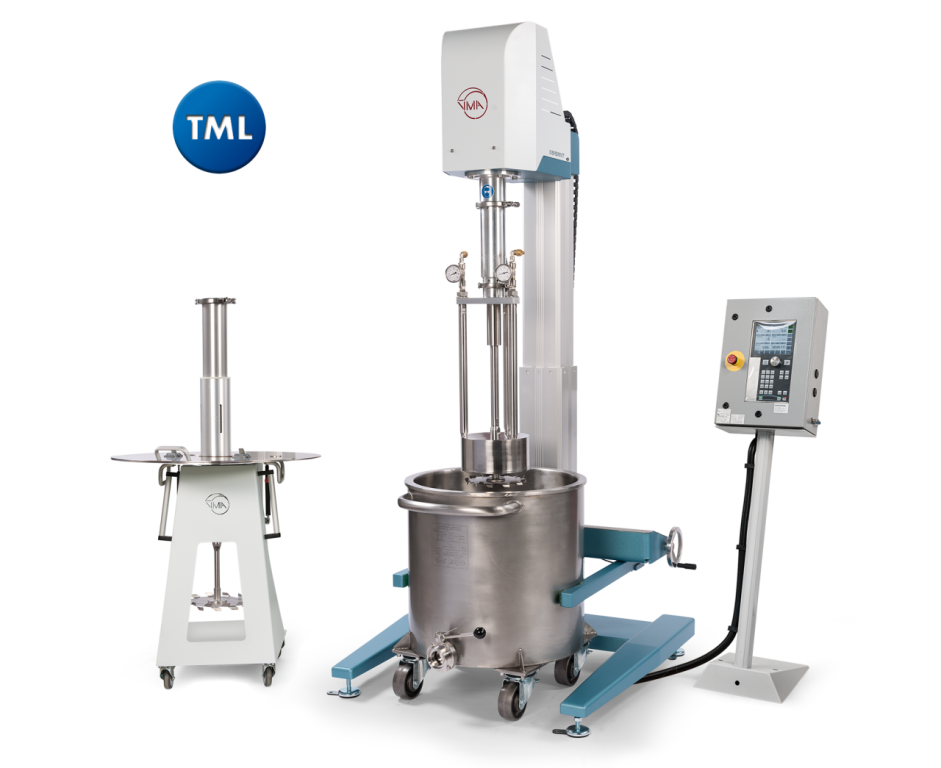

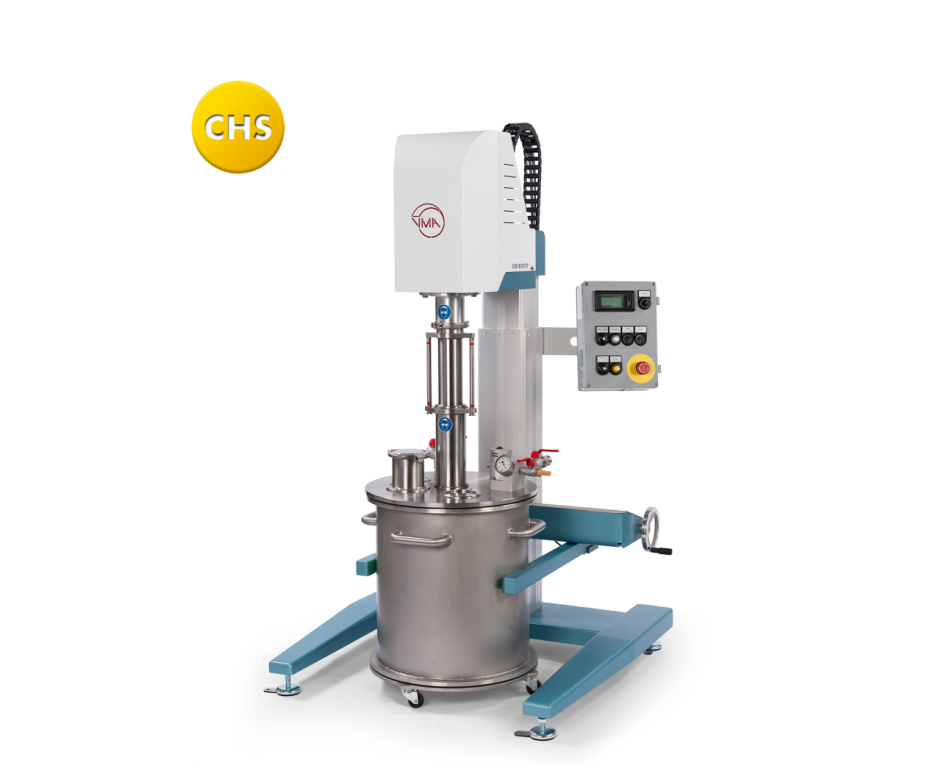

Благодаря модульным системам DISPERMAT® AE-EX также может использоваться как: бисерная мельница APS, корзинная мельница TORUSMILL® TML, вакуумная система диспергирования CDS, вакуумная система диспергирования CHS, роторно-статорный гомогенизатор SR и скребковая система ASC.

Программное обеспечение WINDISP© 7:
Для записи экспериментальных данных диспергирования можно использовать дополнительное ПО WINDISP© 7 для ПК. Двунаправленный интерфейс позволяет программе WINDISP© 7 управлять определенными функциями диссольвера — например, вести диспергирование при заданной температуре за счет регулирования скорости вращения вала. Дополнительные функции включают наложение графиков для сравнения данных, маркеры событий, базу данных и экспорт данных в EXCEL.

Управление:

Диссольвер DISPERMAT® AE-EX поставляется с системой управления C- или M-EX.

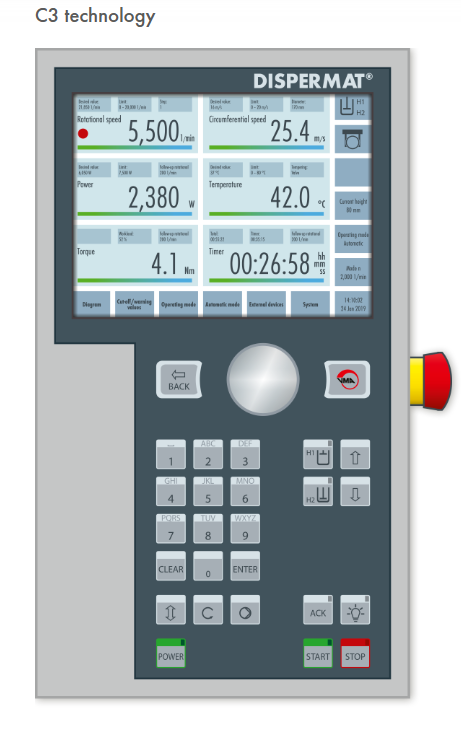

Технология С3:

  • Регулировка скорости DISPERWHEEL®: Бесступенчатая регулировка скорости с помощью поворотного импульсного датчика (энкодера).
  • Большой цветной дисплей: Отображение скорости, крутящего момента, мощности, температуры продукта, таймера, окружной скорости и высоты диспергирующего инструмента.
  • Воспроизводимость: Метод диспергирования: постоянная скорость или постоянная подводимая механическая мощность для оптимальной воспроизводимости; диспергирование с контролем по температуре.
  • Запись данных: Запись параметров процесса с графическим отображением.
  • Параметры отключения: Функция отключения системы по температуре, скорости, крутящему моменту и мощности.
  • База данных: 100 индивидуальных предустановленных (PRESET) конфигураций для H1, H2, скорости, времени, параметров отключения, функции линейного изменения скорости и т. д.
  • DISPERSAFE®: Сертифицированный TÜV модуль безопасности для удобного использования емкостей различных размеров без концевых выключателей или механических приспособлений.
  • Компенсация мощности: Калибровка чистой мощности.
  • Измерение высоты: Регулируемый рабочий диапазон для различных размеров емкостей.
  • Подключение: USB
  • WINDISP 7©: Интерфейс данных для программного обеспечения WINDISP© 7, предназначенного для документирования, анализа, исследований, разработок и контроля качества.

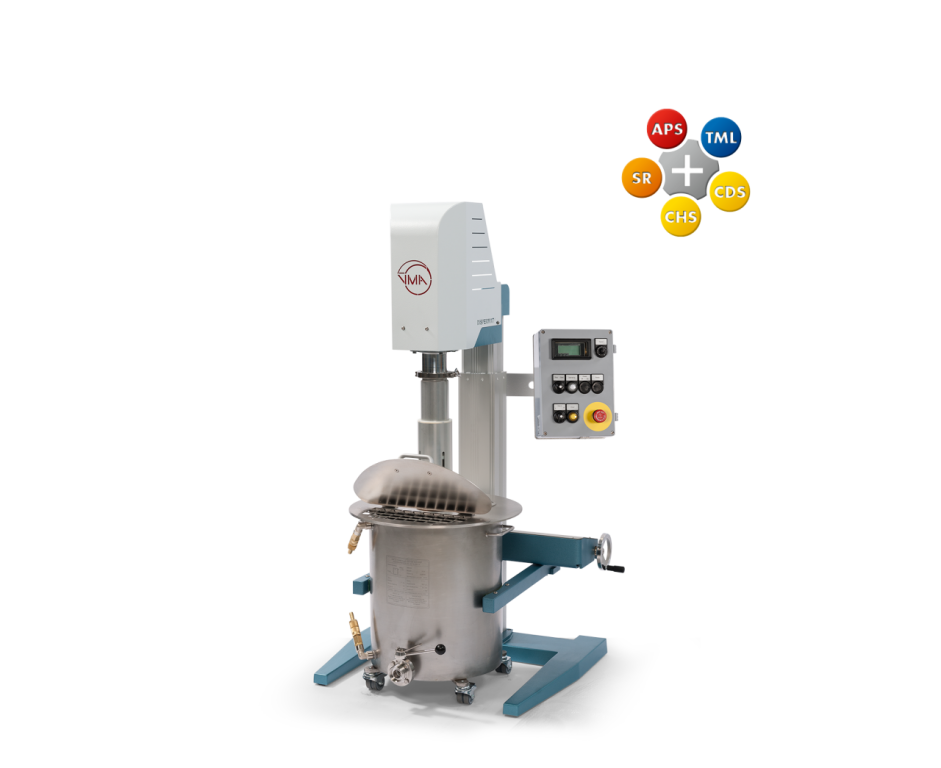

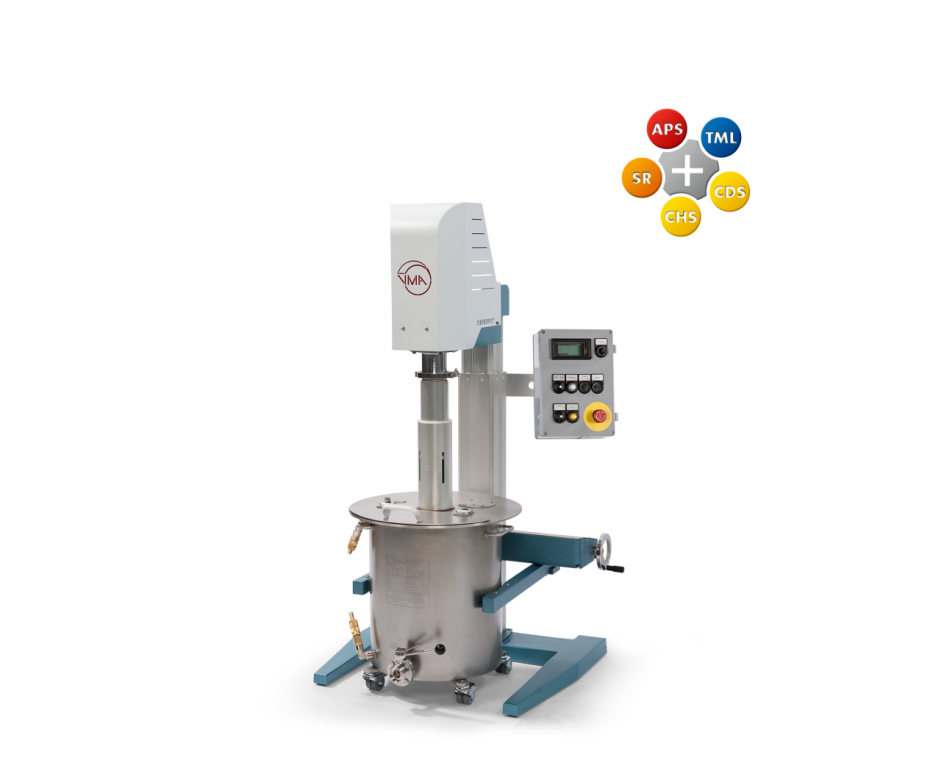

Технология M-EX:

  • Цифровой дисплей: Цифровое отображение скорости.
  • Регулировка скорости: Бесступенчатое регулирование частоты вращения.
  • Электрическая регулировка высоты: Электрическая регулировка высоты приводного двигателя.
  • Выключатели: Кнопки ВКЛ/ВЫКЛ и кнопка аварийной остановки.

Преимущества:

  • Модульные системы: широкий выбор совместимых модульных конструкций позволяет адаптировать установку под любые лабораторные задачи.
  • Маркировка взрывозащиты ATEX: безопасность работы в потенциально опасных средах (Зоны 0/1/2).
  • Электрическая регулировка высоты: простота в управлении и максимальная функциональность конструкции.
  • Система безопасности DISPERSAFE®: надежный модуль защиты, сертифицированный TÜV в соответствии со стандартом EN ISO 13849-1. (Опция).
  • Управление процессом по C‒технологии: стабильные и воспроизводимые результаты диспергирования.(Опция).
  • Регулировка скорости DISPERWHEEL®: плавная настройка оборотов с помощью поворотного инкрементального энкодера.
  • Программное обеспечение WINDISP© 7 (опция): автоматизация документирования, исследований и контроля качества.
  • Немецкое качество с историей: оборудование производится в Германии с 1972 года, что гарантирует надежность и долговечность.

Сфера применения:

  • Лакокрасочная промышленность ЛКМ / ЛКП
  • Индустриальные покрытия и растворители
  • Косметическая промышленность
  • Пищевая промышленность
  • Coil Coating (койл коатинг)
  • Фармацевтика

Технические характеристики / конфигурации:

Модель Мощность, кВт Скорость, об/мин Крутящий момент, Нм Тип штатива
DISPERMAT® AE03-EX 1.1 0 – 10000 2 H2L
DISPERMAT® AE04-EX 2.2 0 – 10000 4 H2L
DISPERMAT® AE05-EX 1.1 0 – 6000 3.7 H2L
DISPERMAT® AE06-EX 2.2 0 – 6000 7.4 H2L
DISPERMAT® AE08-EX 4 0 – 6000 13.7 H2SF
DISPERMAT® AE10-EX 4 0 – 3000 26.5 H2SF
DISPERMAT® AE13-EX 9.2 0 – 3000 62 H3S

Объем продукции:

Модель Низкая вязкость до 500 мПа·с Средняя вязкость 500 – 5000 мПа·с Высокая вязкость свыше 5000 мПа·с
DISPERMAT® AE03-EX 0.25 – 20 л 0.25 – 10 л 0.25 – 5 л
DISPERMAT® AE04-EX 0.25 – 20 л 0.25 – 15 л 0.25 – 7.5 л
DISPERMAT® AE05-EX 0.5 – 20 л 0.5 – 15 л 0.5 – 7.5 л
DISPERMAT® AE06-EX 0.5 – 20 л 0.5 – 20 л 0.5 – 10 л
DISPERMAT® AE08-EX 4 – 60 л 4 – 40 л 4 – 20 л
DISPERMAT® AE10-EX 4 – 70 л 4 – 70 л 4 – 35 л
DISPERMAT® AE13-EX 10 – 200 л 10 – 175 л 10 – 100 л

Штатив:

  DISPERMAT® AE03-EX - AE06-EX, Штатив H2ST-Ex DISPERMAT® AE08-EX - AE10-EX, Штатив H2SF-Ex DISPERMAT® AE13-EX, Штатив H3S-Ex
Размеры (Ш x В x Г) 85 x 162 x 60 см 90 x 230 x 70 см 120 x 237 x 105 см
Регулировка высоты электрическая электрическая электрическая
Объем емкости 0.125 - 25 л 15 - 100 л 25 - 250 л
Диапазон зажима емкости, Ø 5 ‒ 40 см 25 ‒ 61 см 30 ‒ 75 см
Высота емкости 6 ‒ 50 см 25 ‒ 74 см 39 ‒ 90 см
Вес 170 кг 250 кг 400 кг

Емкости для диспергирования и диспергирующие диски:

Модель Емкость для диспергирования Ø Диспергирующих дисков
DISPERMAT® AE03-EX 0.25 ‒ 25 л 40 ‒ 150 мм
DISPERMAT® AE04-EX 0.25 ‒ 25 л 40 ‒ 175 мм
DISPERMAT® AE05-EX 0.25 ‒ 25 л 60 ‒ 175 мм
DISPERMAT® AE06-EX 0.25 ‒ 25 л 60 ‒ 175 мм
DISPERMAT® AE08-EX 10 ‒ 100 л 70 ‒ 300 мм
DISPERMAT® AE10-EX 10 ‒ 100 л 80 ‒ 350 мм
DISPERMAT® AE13-EX 25 ‒ 250 л 100 ‒ 450 мм

ATEX:

Классы оборудования:

Группа II: Оборудование для применения в потенциально взрывоопасных пылевых и газовых средах.

  Категория 1 Категория 2 Категория 3
Опасность постоянно, часто или в течение длительного времени время от времени редко и на короткое время
Требование очень высокий уровень безопасности высокий уровень безопасности нормальный уровень безопасности
Зона / Группа веществ Зона 0 / Газ
Зона 20 / Пыль		 Зона 1 / Газ
Зона 21 / Пыль		 Зона 2 / Газ
Зона 22 / Пыль

Температурные классы и группы взрывоопасности:

Для классификации газов и паров обратитесь к температурным классам и группам взрывоопасности.

Группа взрывоопасности T1 (>450°C) T2 (300 ‒ 450°C) T3 (200 ‒ 300°C) T4 (135 ‒ 200°C) T5 (100 ‒ 135°C) T6 (85 ‒ 100°C)
IIA ацетон, этан, аммиак, бензол, уксусная кислота, оксид углерода, метан, метанол, метилхлорид, нафталин, фенол, пропан, толуол изоамилацетат, н-бутан, н-бутиловый спирт, циклогексанол, 1,2-дихлорэтан, уксусный ангидрид бензины, дизельное топливо, керосин, мазуты, н-гексан ацетальдегид
IIB светильный газ этилен сероводород этиловый эфир
IIC водород ацетилен     сероуглерод

Комплект поставки:

  • 1 шт. - Лабораторный диссольвер VMA-GETZMANN DISPERMAT® AE-EX
  • 1 шт. - Руководство по эксплуатации на русском языке (USB-флешка)
  • 1 шт. - Сертификат калибровки (VMA-GETZMANN)
  • 1 шт. - Сертификат производителя (VMA-GETZMANN)

Дополнительные аксессуары / опции:

  • По запросу (согласно техническому заданию / ТЗ от клиента)
  • Сменные системы диспергирования и помола
  • Дисперсионные диски и перемешивающие лопасти
  • Емкость для перемешивания
