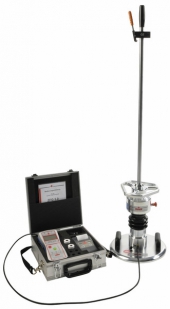

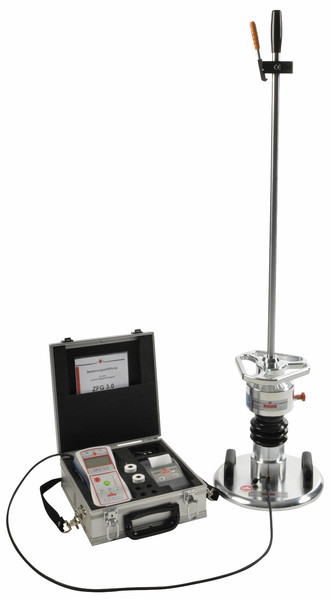

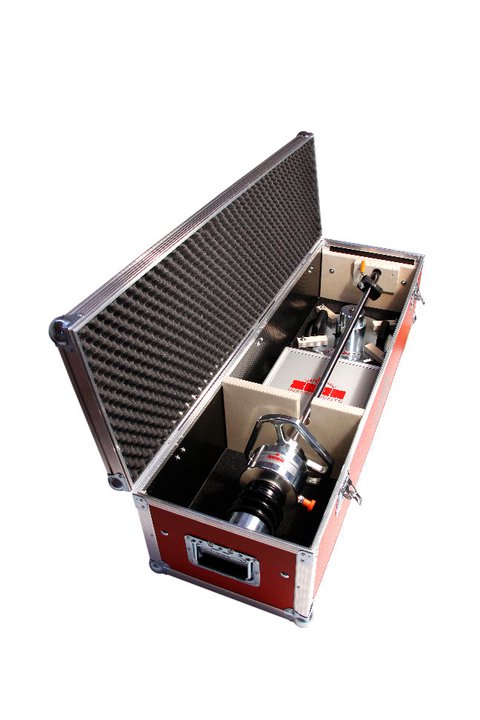

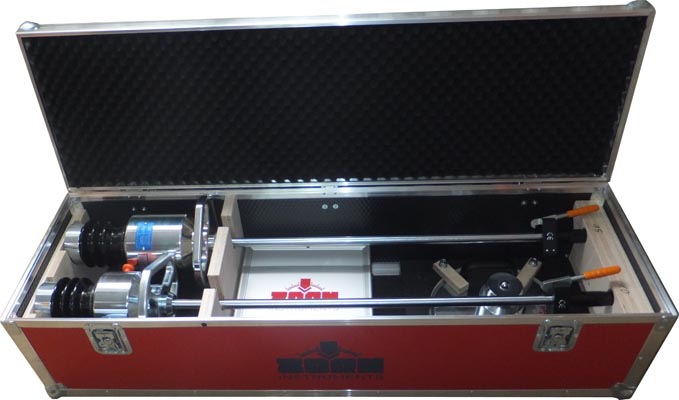

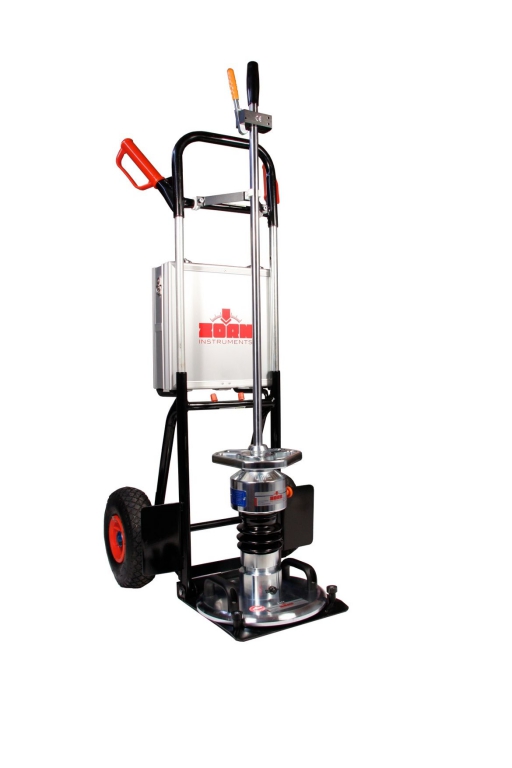

Электронный динамический плотномер грунта ZFG 3.0

Динамический плотномер грунта ZORN Instruments ZFG 3.0 (Измеритель динамического модуля упругости грунтов)

Описание

Электронный динамический плотномер грунта ZORN Instruments ZFG 3.0 - универсальный прибор для точного определения динамического модуля упругости (несущей способности и динамической деформации) грунта и оснований дорог.

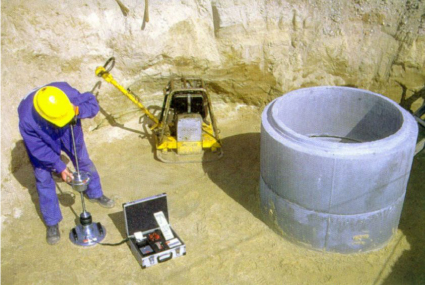

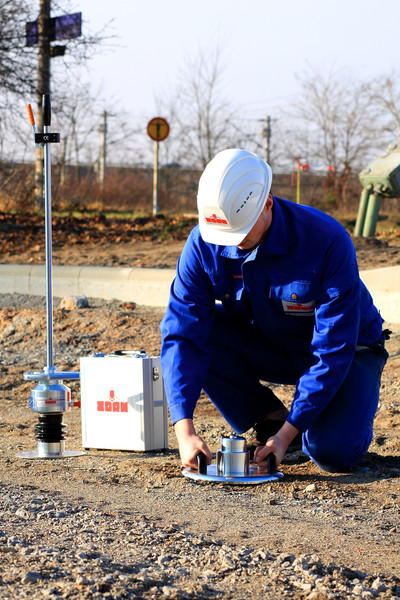

В принципе работы динамического плотномера грунта ZFG 3.0 реализован метод штампа «метод падающего груза», имитирующий проезд автомобиля по дорожному покрытию.

Динамический плотномер ZORN Instruments ZFG 3.0 позволяет произвести быстрое измерение и оперативно вынести решение относительно пригодности грунта.

Плотномер ZFG 3.0 позволяет выполнять:

Определение коэффициента уплотнения грунта
Измерение динамического модуля упругости грунта Еvd
Определение географических координат точки измерения (модификация ZFG 3.0 GPS)
Оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости

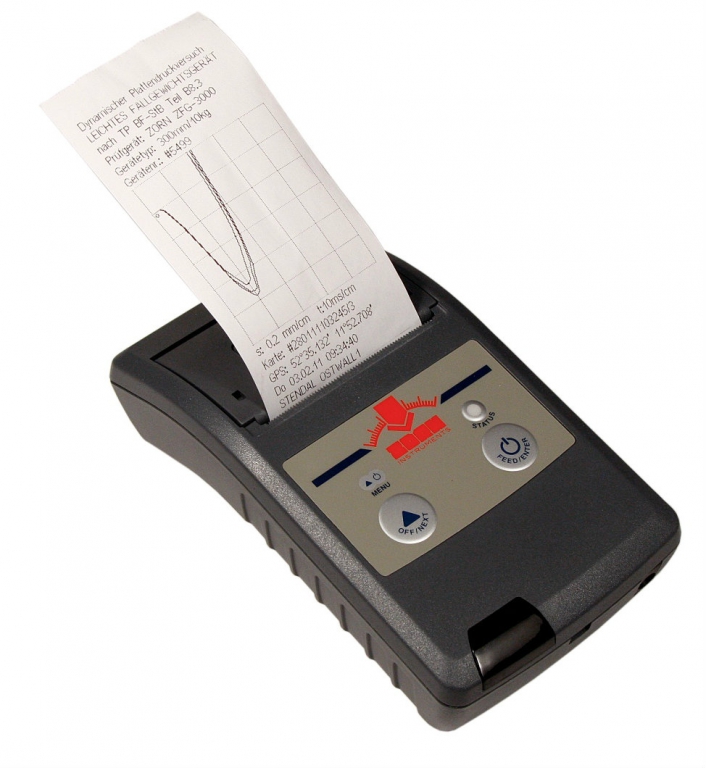

Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте

Применяется при выполнении следующих видов работ:

Земляные работы, подземное строительство

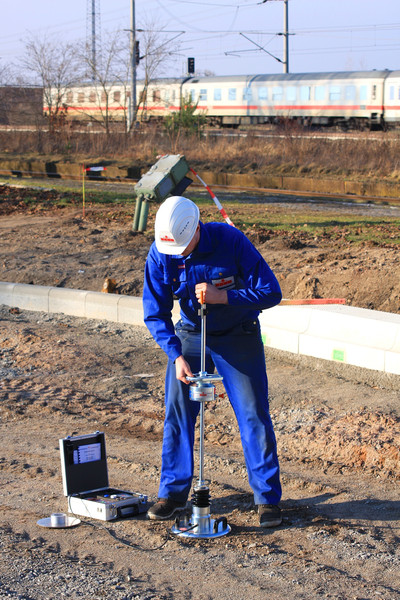

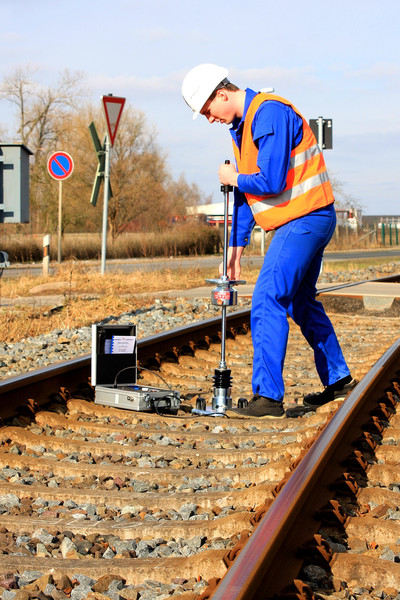

Cтроительство авто и ЖД дорог
Взлетно-посадочные полосы
Контроль за уплотнением
Зернистые прослойки
Стабилизация почвы
Отвальные группы
Засыпка траншей
Откаточные пути
Дамбы и склоны
Засыпка опор

Технические характеристики

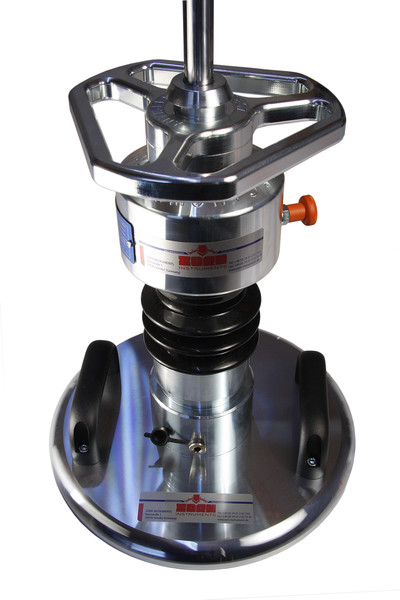

Нагрузочное устройство
Вес падающего груза	10 кг	15 кг
Общий вес	15 кг	20 кг
Максимальная ширина	200 мм
Высота	1135 мм	1150 мм
Максимальная сила воздействия	7,07 кН	10,6 кН
Время воздействия	17 мсек ± 1,5 мсек
Максимальное давление на грунт	0,1 МН/м²	0,15 МН/м²

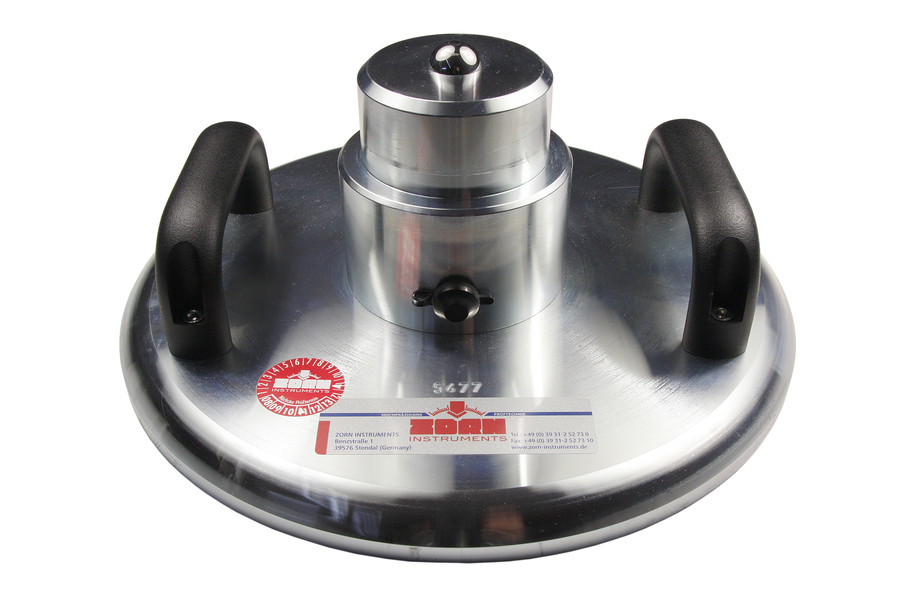

Нагрузочная плита
Диаметр	300 мм
Высота	130 мм
Вес	15 кг

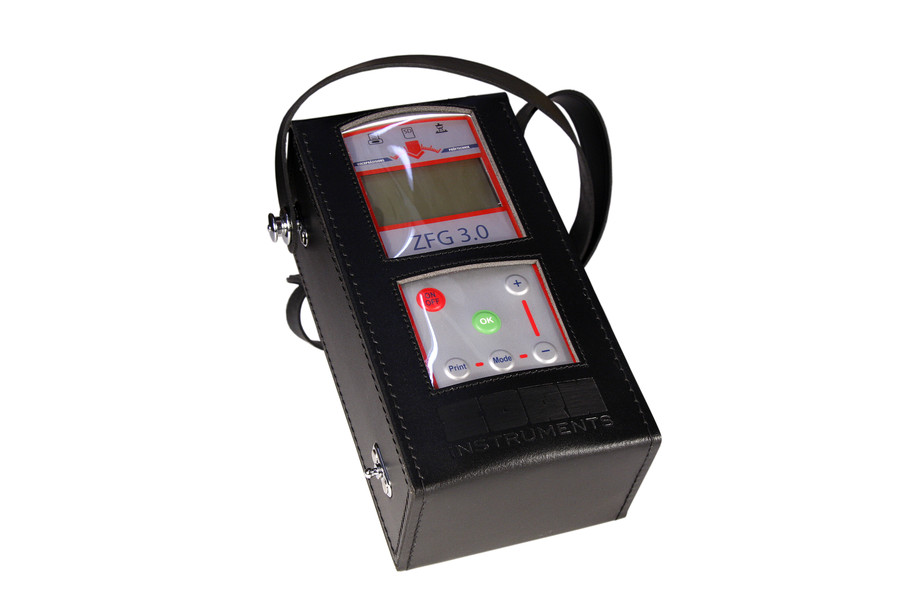

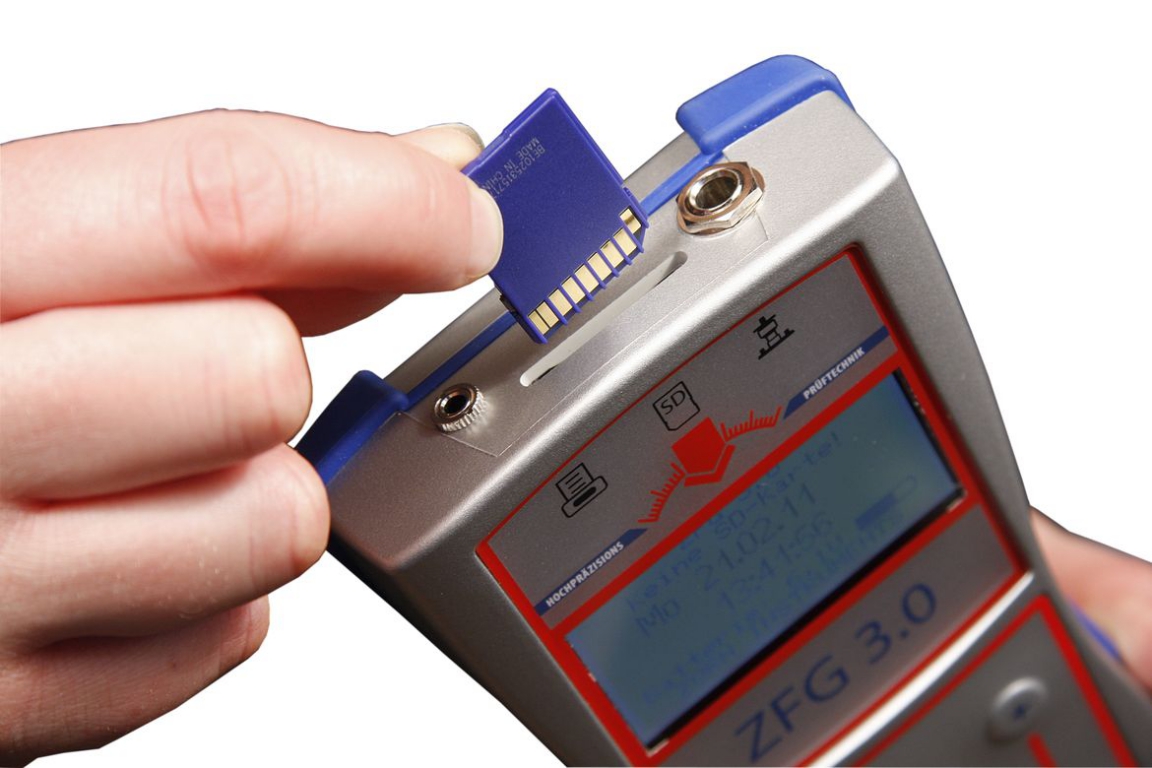

Измерительный блок
Габариты	100x210x40 мм
Вес	440 г
Диапазон измерения усадки	от 0,3 до 5 мм
Точность измерения усадки	± 0,02 мм
Диапазон измерения Evd	5... 70 МПа/м²	70... 105 МПа/м²
Диапазон измерения датчика	± 100 г
Диапазон частот измерения	от 0 до 500 Гц
Диапазон температур измерения	от 0 до40 °C
Электропитание
Аккумулятор / батарея	4,8... 6 В (4x 1.2... 1.5В типа Миньон (Mignon) / АА)
Автоматическая система отключения
Переход в режим сна	через 4 мин.
При пустой батарее	U <3,9 В

Плотномер грунта ZFG 3.0 поставляется в комплекте с нагрузочной плитой весом 10 кг - максимальное значение модуля деформации Evd не более 70 МН/м², что соответствует оседанию в 0,3 мм. Для расширения диапазона измерения модуля упругости грунта (измерения производятся для высоко уплотнённых несущих слоёв) до 105 мН/м2, рекомендуется использовать нагрузочную плиту весом 15 кг.

Электронный динамический плотномер грунта ZFG 3.0 внесен в Госреестр СИ РФ и соответствует требованиям СТ СЭВ 5497-86.

Посмотреть видео l (электронный динамический плотномер грунта ZORN Instruments ZFG 3.0)
