Электронный динамический плотномер грунта ZFG 3.1

Динамический плотномер грунта ZORN Instruments ZFG 3.1 (Измеритель динамического модуля упругости грунтов)

определение динамического модуля упругости грунта Еvd
оценка несущей способности грунта и оснований дорог по динамическому модулю упругости
измерение коэффициента уплотнения грунта (по переводной таблице)
построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
печать результатов проведенных измерений с помощью термопринтера (опция)

Описание

Легкий динамический плотномер ZFG 3.1 используется для определения динамического модуля деформации Evd в MPa[MN/m²] с помощью динамического испытания нагрузки на нагрузочную плиту. Результаты испытаний позволяют определить несущую способность и качество уплотнения грунтов.
Основной областью применения приборов ZFG являются земляные работы в строительстве транспортной инфраструктуры. Будущие возможности - исследование почвы и ландшафтный дизайн.

Основное отличие ZFG 3.1 от предыдущей модели ZFG 3.0 – наличие встроенного модуля Wi-Fi даже в базовой комплектации прибора. Данные полевых измерений, полученные при помощи ZFG 3.1 теперь могут быть мгновенно переданы в ваше мобильное устройство с последующей передачей их в офис по электронной почте или через мессенджер.

Технические характеристики

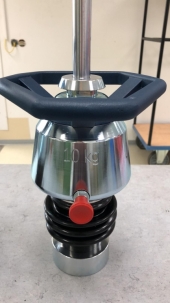

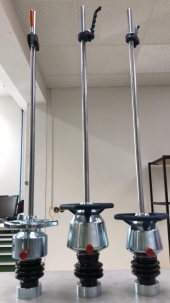

Нагрузочное устройство
Вес падающего груза	10 кг	15 кг
Общий вес	15 кг	20 кг
Максимальная ширина	200 мм
Высота	1135 мм	1150 мм
Максимальная сила воздействия	7,07 кН	10,6 кН
Время воздействия	17 мсек ± 1,5 мсек
Максимальное давление на грунт	0,1 МН/м²	0,15 МН/м²

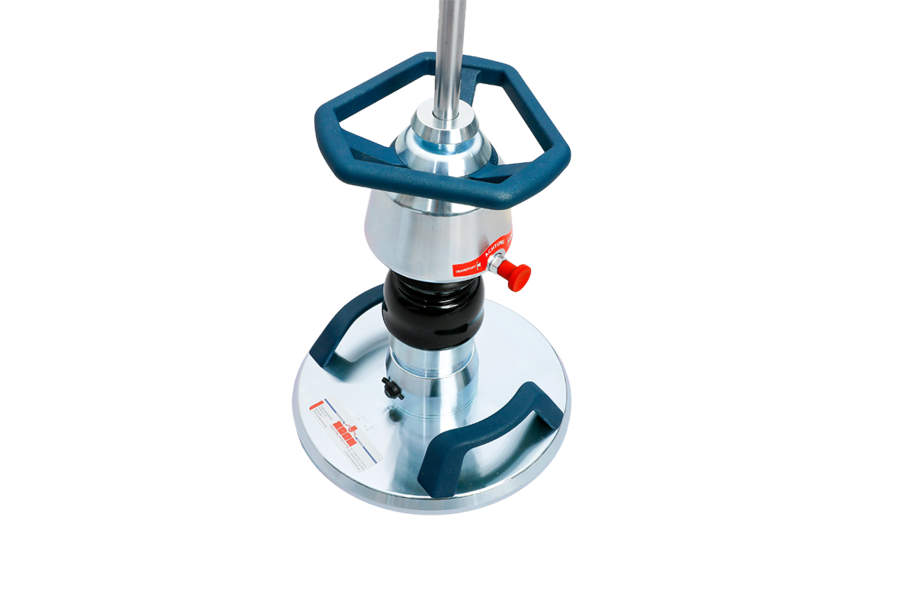

Нагрузочная плита
Диаметр	300 мм
Высота	130 мм
Вес	15 кг

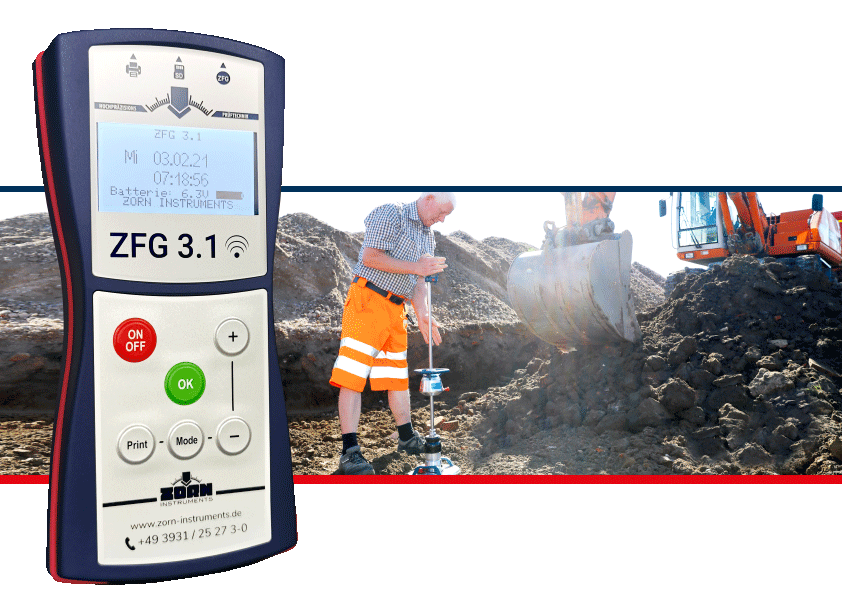

Измерительный блок
Габариты	100x210x40 мм
Вес	440 г
Диапазон измерения усадки	от 0,3 до 5 мм
Точность измерения усадки	± 0,02 мм
Диапазон измерения Evd	5... 70 МПа/м²	70... 105 МПа/м²
Диапазон измерения датчика	± 100 г
Диапазон частот измерения	от 0 до 500 Гц
Диапазон температур измерения	от 0 до40 °C
Электропитание
Аккумулятор / батарея	4,8... 6 В (4x 1.2... 1.5В типа Миньон (Mignon) / АА)
Автоматическая система отключения
Переход в режим сна	через 4 мин.
При пустой батарее	U <3,9 В
